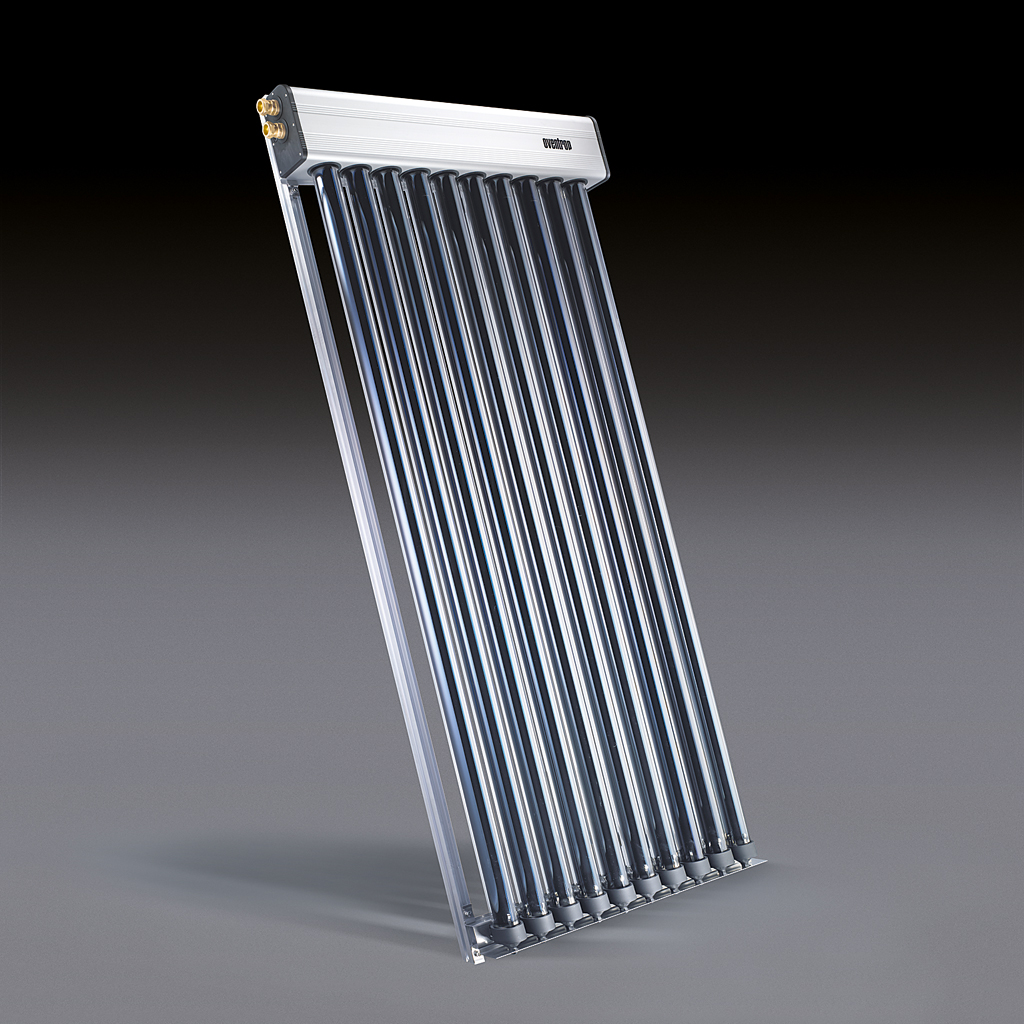

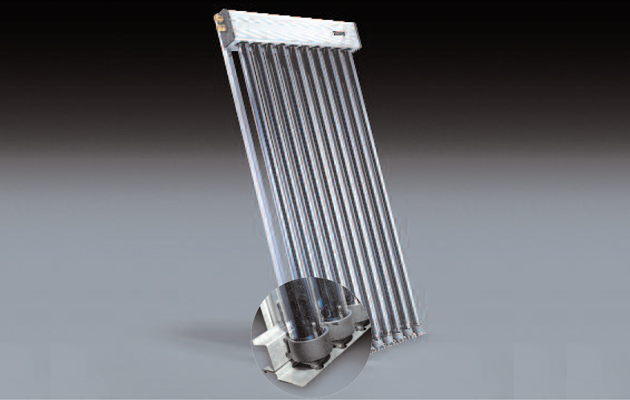

Трубчатый солнечный коллектор Oventrop OKP

набор 2: 136 12 31

состоит из:

• 20 вакуумированных труб
• соединительного корпуса
• держателя для труб (несущая шина)
• набора монтажных шин
• подающая и обратная линии солнечного контура для присоединительных наборов 4х 22 мм

Кровельные кронштейны заказываются отдельно.

общая площадь: 3,25 м² (Д = 1,995 м, Ш = 1,632 м)

площадь апертуры: 1,88 м²

площадь абсорбера: 1,62 м²

вес: 84 кг

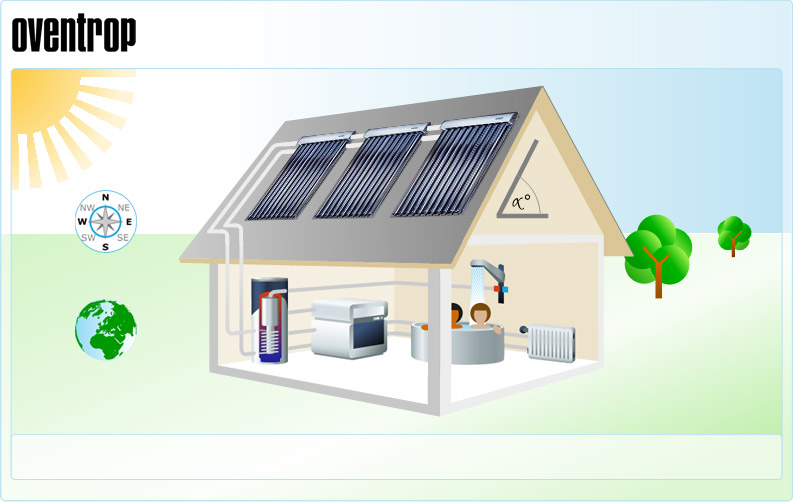

Трубчатый коллектор OKP состоит из тепловых трубок, заключенных в вакуумированные. Исходя из конструкции, коллектор может быть установлен на скатных или плоских крышах, фасадах или в произвольном месте под углом от 15° до 75°. Трубчатый коллектор может быть использован для нагрева контура водоснабжения и воды в бассейнах, поддержки контура отопления, а также производства тепла для технологических нужд.

За счет высокоселективной абсорбирующей поверхности достигается высокий процент поглощения солнечной энергии.

Вакуум в трубах обеспечивает максимальную изоляцию. Высококачественные коррозиеустойчивые материалы, из которых выполнены коллекторы OKP, гарантируют длительный срок службы. Так как в вакууме отсутствует воздух, тепло от абсорбирующей поверхности передается теплоносителю и даже при незначительном излучении и низкой температуре наружного воздуха достигается относительно высокий КПД. Тепловая трубка внутри стеклянной трубы - это быстро реагирующая теплообменная система, эффективно работающая даже при рассеянном излучении.

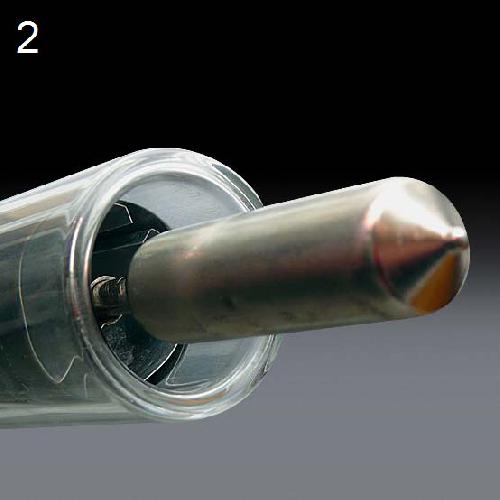

Тепло от абсорбера - алюминиевой пластины - передается тепловой трубке. Вследствие чего, жидкость в тепловой трубке испаряется и пар поднимается в конденсатор. Через теплообменник (соединительный корпус) типа “труба в трубе”, в котором находится конденсатор, тепло передается протекающему теплоносителю. Вследствие этого, пар конденсируется и стекает обратно по тепловой трубке, после чего процесс повторяется.

Чтобы обеспечить непрерывный перенос теплоносителя, при монтаже коллектора следует принимать во внимание минимальный уклон крыши.

Так как тепловые трубки заключены в вакуумированые трубы и являются закрытой системой - обслуживание не требуется.

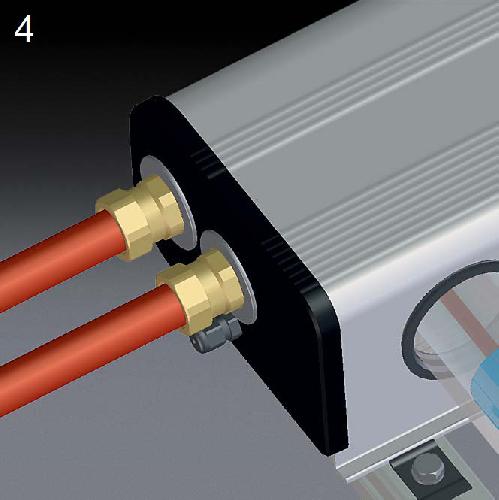

Соединение конденсатора и соединительного корпуса относится к “сухому типу” (погружная гильза), что позволяет заменять трубы без слива коллектора. Монтаж может провести один специалист.

Коллектор соответствует DIN EN 12975-1 и имеет сертификат „Solar Keymark“.
